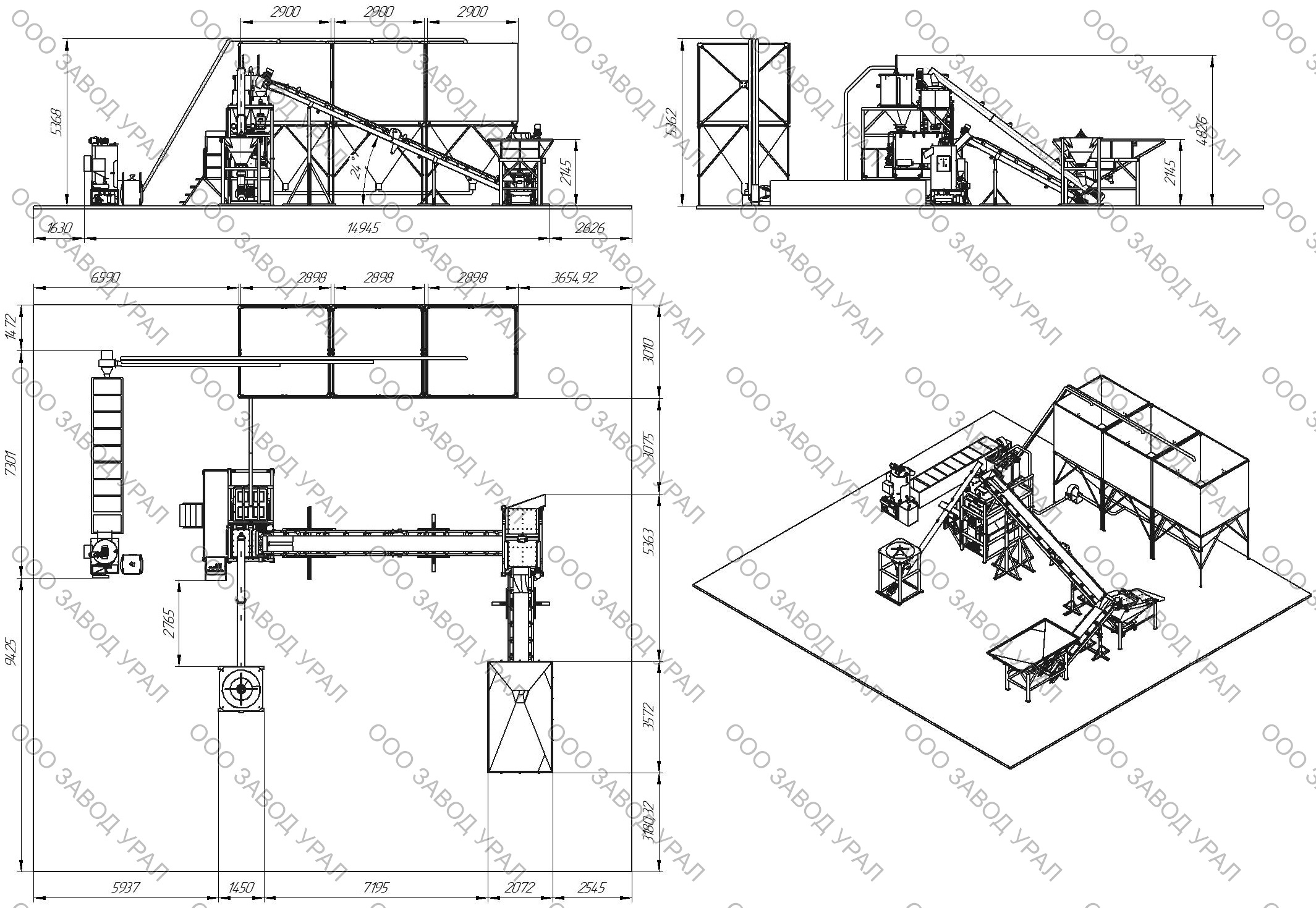

АЗПП-01 Standart Plus 45-50 м3/за 8 ч. смену

Отличительные особенности

  • Производительность АЗПП-01 Standart Plus: 45-50 м3/за 8 ч. смену
  • Шнековый транспортер WAM ES219 (Италия)
  • Смеситель оснащен мощным и надежным приводом
  • Принцип смешивания — двухконтурная спираль
  • Система дозации всех компонентов автоматическая
  • Возможность просева песка от мусора и до необходимой фракции
  • Легкий и быстрый монтаж
  • Гарантированное обслуживание 1 год
Нужна помощь? Звоните:
+7 912 980-03-23
  • Универсал 1000

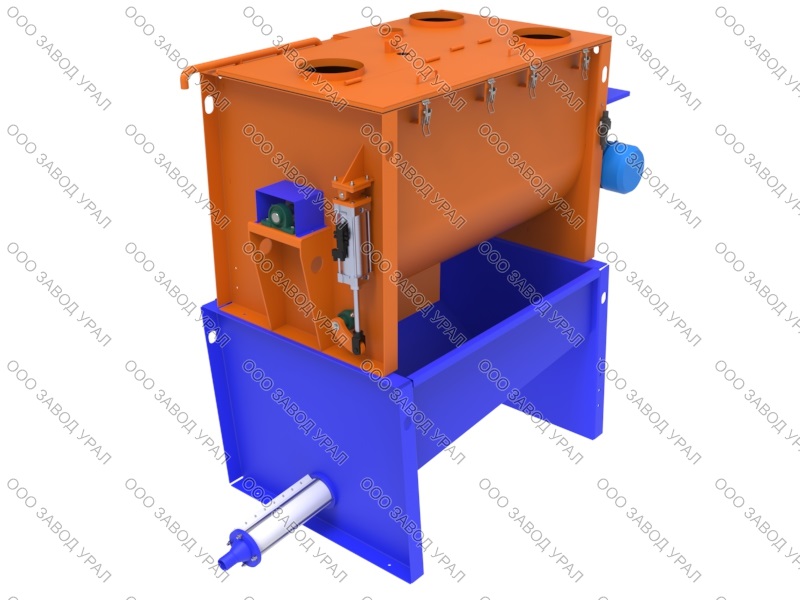

    Смеситель
    Производительность, до м3/час 6
    Объем смесителя, л 1100
    Червячный мотор-редуктор NMRV150
    Мощность двигателя, кВт 7.5
    Героторный насос
    Производительность, до м3/час 7.2
    Объем бункера, л 1200
    Червячный мотор-редуктор NMRV110
    Мощность двигателя, кВт 7,5
    до 6 м3/час
    Рама Универсал -1000
    Мобильная опорная рама установка без фундамента
    Конструкция, усиленная, разборная
    Габариты (Д/Ш/В), 3600/2300/3350 мм
    Предвспениватель ПП-8
    Производительность, до м3/час 8
    Парогенератор встроенный непрерывного действия
    Регулировка мощности парогенератора есть
    Регулировка подачи гранул есть
    Регулировка количества пара в бункере есть
    Слив лишнего конденсата из бункера есть
    Сушка гранул полистерола СГ-10
    Производительность, м3 до 10
    Потребляемая мощность, не более кВт 17
    Напряжение питающей сети, В 380
    Масса, кг 150
    Пневмотранспортеры ПТР-02
    Потребляемая мощность 2,2 кВт
    Напряжение питания 380 В
    Габариты (Д/Ш/В) 840/570/950



    Бункер вылеживания БВ-25
    Объем бункера 25 м3
    Ячейка мешка 1-2 мм
    Габариты (Д/Ш/В) 3000/3000/5200
    Дозатор воды ДЗВ 100
    Производительность, до л/ мин 100
    Автоматическая дозация есть
    Наибольший предел дозирования, до л 1000



    Дозатор химии ДЗХ-40
    Производительность, до л/ мин 40
    Автоматическая дозация есть
    Наибольший предел дозирования, до л 1000
    Корпус нержавеющая сталь



    Дозатор сыпучих материалов ДЗК-400
    Объем бункера цемента, м3 0,46
    Объем бункера песка, м3 0,46
    Тип измерения тензометрическое
    Кол-во тензодатчиков, шт 6
    Дозатор ДЗП-1000
    Объем бункера, м3 1,1
    Тип затвора дисковый
    Привод затвора пневматический
    Датчик уровня флажковый
    Шнековый транспортер ES2190600
    Диаметр трубы, мм 219
    Длина трубы, мм 6000
    Производительность, тонн в час 60
    Мощность двигателя, кВт 7.5
    ТРЛ-9000
    Длина транспортирования, мм 9000
    Ширина ленты, мм 500
    Тип привода мотор-редуктор, кВт 4
    Габариты в сборе (Д/Ш/В), мм 9600/2350/4350
    Бункер песка БП-4м3
    Обьем бункера, м3 4
    Стенки бункера, мм 4
    Тип затвора шиберный
    Вибратор ИВ-9.9Б
    Растариватель РБ-02
    Вибратор ВИ-99Б
    Тип затвора дисковый
    Затвор дисковый WAM V2FS300SN
    Габариты (Д/Ш/В), мм 1450/1450/2500
    ТРЛ-4000
    Длина транспортирования, мм 4300
    Ширина ленты, мм 500
    Тип привода — мотор-редуктор, кВт 3
    Габариты в сборе (Д/Ш/В), мм 4200/1860/2650
    Вибросито ВС-03
    Вибратор ВИ-9-9
    Производительность,  до м3/ч 3
    Площадь ситовой поверхности, м2 1,2
    Габариты (Д/Ш/В), мм 2640/1400/2200
    Remeza СБ4/С-100.LB40(580)
    Рабочее давление 10 бар
    Объем ресивера 100 литров
    Напряжение питания 380 В
    Производительность на входе 580 л/ мин
    75 000 руб
    Пульт управления в режиме полуавтомат
    Степень защиты от пыли и влаги  IP54
    Температура использования, град. +5…+45
    Масса, кг 40
    Габариты, мм 800/600/300
  • Кассетные формы
    Объем получаемых блоков, м3 0,72
    Количество блоков в форме, шт 20
    Толщина металла, мм 4
    Габариты одного блока (Д/Ш/В), мм 600/300/200
    Габариты формы(Д/Ш/В), мм 2500/1250/302
    Кассетные формы межкомнатные
    Объем получаемых блоков, м3 0,72
    Количество блоков в форме, шт 40
    Толщина металла, мм 4
    Габариты одного блока (Д/Ш/В), мм 600/300/100
    Габариты формы(Д/Ш/В), мм 2500/1250/302
    Пазогребневые формы
    Объем получаемых блоков, м3 0,43
    Количество блоков в форме, шт 14
    Диаметр отверстий в блоке, мм 110
    Габариты одного блока (Д/Ш/В), мм 494/247/250
    Габариты формы(Д/Ш/В), мм 2120/600/550
    48000 руб
    Пазогребневые межкомнатные формы
    Объем получаемых блоков, м3 0,21
    Количество блоков в форме, шт 14
    Диаметр отверстий в блоке, мм 63
    Габариты одного блока (Д/Ш/В), мм 494/123/250
    Габариты формы(Д/Ш/В), мм 2120/1160/170
    48000 руб
    Силос цемента СЦ-42
    Вместимость силоса максимальная, т 42
    Объем силоса, куб. м 30
    Масса, кг 4440
    Высота, мм 8230
    Пульт управления в режиме автомат
    Степень защиты от пыли и влаги  IP54
    Температура использования, град. +5…+45
    Масса, кг 40
    Высота, мм 800/600/300

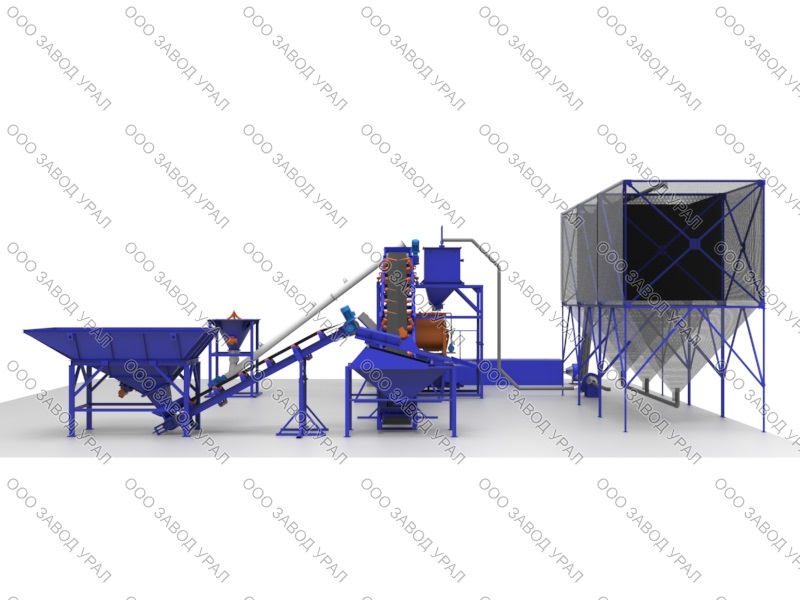

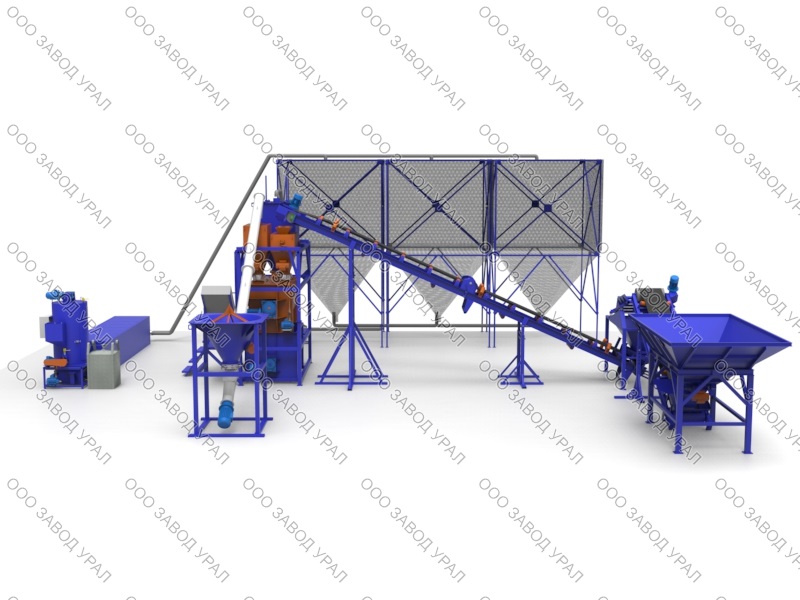

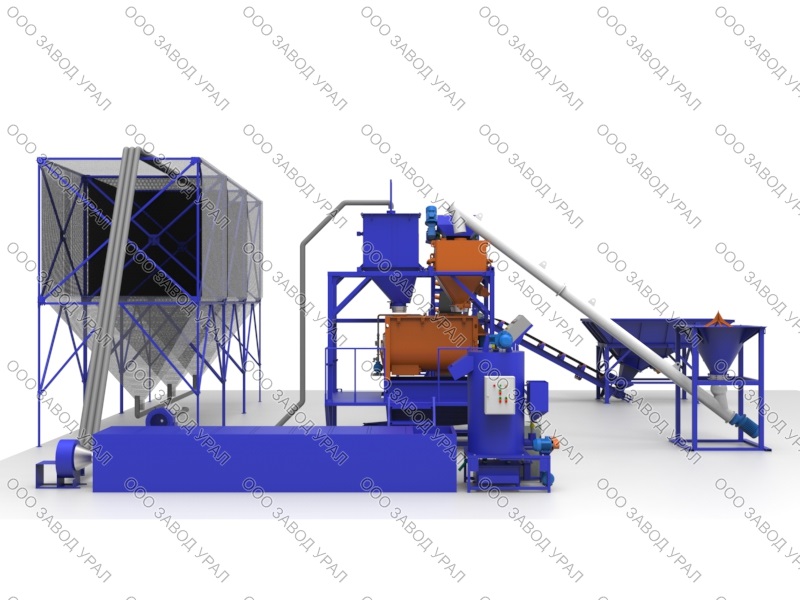

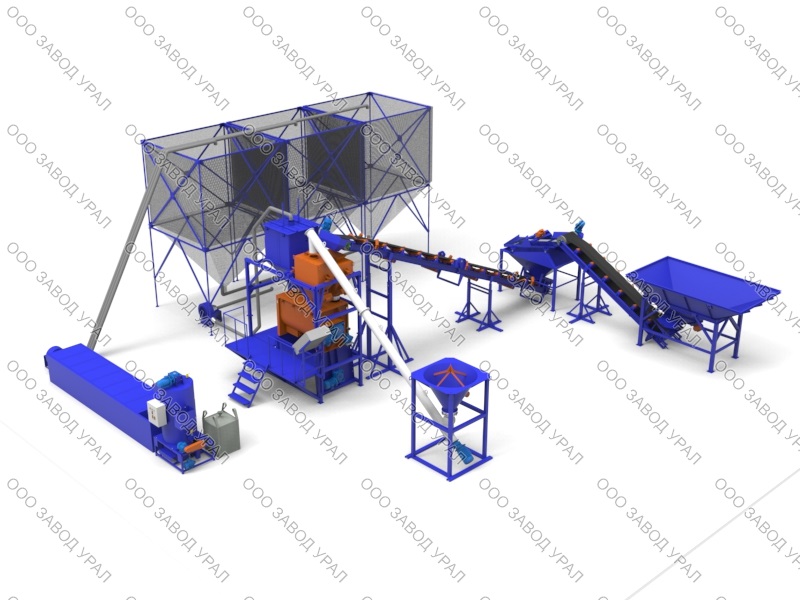

  • ОПИСАНИЕ РАБОТЫ АВТОМАТИЗИРОВАННОГО ЗАВОДА



    1. Сначала в смеситель заливается вода, рекомендуется вода мягкая и теплая 25-35 град. Цельсия. Непосредственно в камеру смесителя «УНИВЕРСАЛ-1000» необходимое количество воды попадает через Дозатор Воды ДЗВ-100, который оснащен центробежным насосом  (производительность 100 л/мин), а так же соленойдным клапаном и расходомером.

    2. Затем загружается Воздухововлекающая добавка SDO, хим. жидкость отмеряется автоматически с помощью Автоматический дозатор хим. компонентов ДВХ-40.

    3. Далее засыпается цемент (рекомендуется Портландцемент М500 Д0, допускается М400 Д20). Цемент подается в Растариватель цемента РБ-01 мешками Big-Bag. Из Растаривателя цемента РБ-01 цемент поступает с помощью «Шнекового транспортера ES219-6000» в «Дозатор сухих компонентов ДЗК-400», где происходит дозация. При наборе нужного количества цемента (взвешивание осуществляется тензодатчиками) открывается электро-задвижка и цемент подается в камеру смесителя «УНИВЕРСАЛ-1000».

    4. После этого добавляем вспененный полистирол ,который прошел технологический процесс вспенивания через Предвспениватель полистирола ПП-8 и сушку гранул через  Сушку гранул полистерола СГ-10 перемещяем в Бункер вылеживания 25 м3 . Из бункера полистерол с помощью Пневмотранспортера ПТР-02 перемещается в Дозатора полистирола ДЗП-1000, а затем в емкость смесителя «УНИВЕРСАЛ-1000» и перемешивается.

    5. После этого добавляем песок, кварцевый фракции до 1 мм, допускаются вкрапления камней до 3 мм, но не более 3% от общего количества песка, желательно чтобы песок был теплый: 20-30 град. Цельсия. Для хранения песка используется «Бункер сыпучих материалов 4 м3», куда песок засыпают погрузочной техникой. Песок из бункера  попадает на «Ленточный транспортер ТРЛ-4000», который транспортирует песок в «Вибросито ВС-03», (задача данной установки очистить песок от мусора и от крупной фракции инертных материалов). Под «Виброситом ВС-03» установлен«Ленточный транспортер ТРЛ-9000», который транспортирует чистый песок в «Дозатор сухих компонентов ДЗК-400», в нем происходит дозация и выгрузка в камеру смесителя «УНИВЕРСАЛ-1000».

    6. Перемешиваем все ингредиенты в смесителе «УНИВЕРСАЛ-1000» до получения однородной массы. Готовая смесь из Смесителя выгружается с помощью открытия заслонки в емкость героторного насоса. Героторный насос — может подавать любые растворы, а не только полистиролбетон по стройплощадке как по горизонтали так и на высоту. В случае стационарного производства в помещении выгрузка полистиролбетона с помощью героторного насоса осуществляется в блок-формы. Выдерживаем полистиролбетон в блок-форме до наступления распалубочного состояния (от 8 до 24 часов). Сушится полистиролбетон при плюсовых температурах, но рекомендованная температура составляет не менее 20 гр. Цельсия и при повышенной влажности воздуха.

    Все Элементы Автоматизированного завода с пневматикой работают от «Remeza СБ4/С-100.LB30(420)».

    Все этапы запуска агрегатов и открывания электро-пневмозадвижек, дозации материалов производятся с единого «Пульта управления» как в полностью автоматическом режиме, так и в ручном.

    В КОМПЛЕКТ АВТОМАТИЗИРОВАННОГО ЗАВОДА ВХОДИТ

    — Руководство по эксплуатации и монтаж оборудования

    — Технологический регламент на изготовление всех марок полистиролбетона

    — Обучение персонала.

    Уникальность Автоматизированного завода заключается в его гибкости расстановки и лекгости монтирования, надежности агрегатов.

    По всем вопросам обращайтесь к специалисту:

    • +7 912-980-03-23 (МТС)
  • 1. Мобильная установка УНИВЕРСАЛ-1000 (Привод — мотор-редуктор, общая мощность -15 кВт, перемешивающий вал-спираль, пневмозатвор «Camozzi»)

    2. Рама Установки Универсал -1000 (Жесткая и компактная конструкция, быстрый монтаж)

    3. Предвспениватель полистирола ПП-8 (Привод мотор-редуктор 2,2 кВт, мощность тен для нагрева 25 кВт, автоматически вспенивает полистирол)

    4. Сушка гранул полистирола СГ-10 — предназначен для сушки вспененных гранул полистирола и доставка их в бункер вылеживания.

    5. Пневмотранспортер ПТР-02 — предназначен для транспортировки вспененного полистирола в бункер вылеживания (привод 2,2 кВт).

    6. Бункер вылеживания 25 м3 — предназначен для вылежки полистирола.

    7. Автоматический дозатор воды ДЗВ-100 (Автоматическая дозация, дозирование воды 0-1000 л,  100л/ч, оборудован насосом для работы вне магистрали)

    8. Автоматический дозатор хим. компонентов ДЗХ-40 (Автоматическая дозация, дозирование жидких хим. компонентов 0-1000 л, 40л/ч оборудован насосом для работы вне магистрали)

    9. Дозатор сухих компонентов ДЗК-400 (Двухкомпонентный, оснащен пневмозатвором «Camozzi» дозирование 0-500 кг. Тензодатчики)

    10. Дозатор полистирола ДЗП-1000 (Оснащен пневмозатвором «Camozzi»)

    11. Шнековый транспортер ES219-6000 (производство фирмы WAM, Италия)

    12. Ленточный транспортер ТРЛ-9000 (Мотор-редуктор 4 кВт, жесткий металлический каркас, верхний привод)

    13. Бункер сыпучих материалов 4 м3 (Объем 4 м3, вибратор «ВИ-9-9»)

    14.  Растариватель цемента РБ-02 (Объем 1 м3, вибратор «ВИ-9.9» 0,55 кВт)

    15. Ленточный транспортер ТРЛ-4000 (Мотор-редуктор 3 кВт, жесткий металлический каркас, верхний привод)

    16. Вибросито ВС-03 (Вибратор «ВИ-9.9» 0,55 кВт, Приемный бункер)

    17. Remeza СБ4/С-100.LB30(420) ( Производительность 420 л/мин, объем ресивера 100 л, давление 10 атм, мощность 2,2 кВт.)

    18. Пульт управления (Автоматический и полуавтоматический режимы работы)

    Подробные технические характеристики можно посмотреть в коммерческом предложении.
