Бетонные заводы и комплектующие к ним.
Оборудование для изготовления пенобетона,
полистиролбетона и сухих смесей.

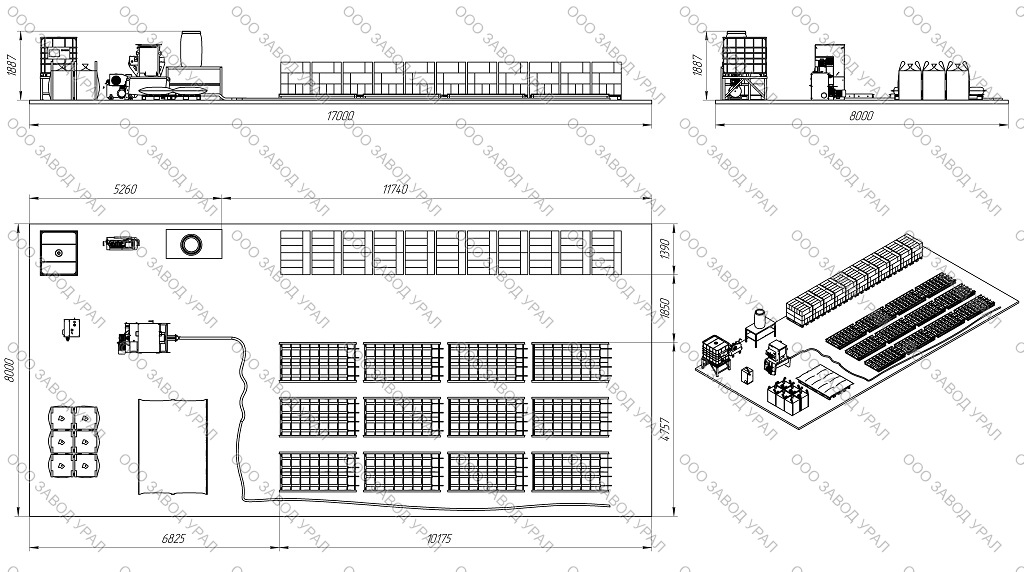

Мини завод «УНИВЕРСАЛ-200» до 9.6 м3/за 8 ч. смену

Отличительные особенности

  • Производительность Мини завод «УНИВЕРСАЛ-200»: до 9.6 м3/за 8 ч. смену
  • Смеситель оснащен двухконтурным шнеком
  • Дальность подачи смеси по вертикали — до 35 метров
  • Дальность подачи смеси по горизонтали — до 120 метров
  • Гарантированное обслуживание 1 год
Нужна помощь? Звоните:
+7 912 980-03-23
  • Универсал 200
    Смеситель
    Производительность, до м3/час 1,2
    Объем смесителя, л 200
    Червячный мотор-редуктор NMRV090
    Мощность двигателя, кВт 2,2
    Героторный насос
    Производительность, до м3/час 3
    Объем бункера, л 300
    Червячный мотор-редуктор NMRV090
    Мощность двигателя, кВт 5,5
    до 1,2 м3/час
    ПГАВ-120
    Автоматическая дозация есть
    Производительность, л/мин до 120
    Диапазон плотности пены, гр. литр 20-200
    Габариты (Д/Ш/В), мм 400/500/800
    Remeza СБ4/С-100.LB30(420)
    Рабочее давление 10 бар
    Объем ресивера 100 литров
    Напряжение питания 380 В
    Производительность на входе 420 л/ мин
    60 000 руб
  • Кассетные формы
    Объем получаемых блоков, м3 0,72
    Количество блоков в форме, шт 20
    Толщина металла, мм 4
    Габариты одного блока (Д/Ш/В), мм 600/300/200
    Габариты формы(Д/Ш/В), мм 2500/1250/302
    Кассетные формы межкомнатные
    Объем получаемых блоков, м3 0,72
    Количество блоков в форме, шт 40
    Толщина металла, мм 4
    Габариты одного блока (Д/Ш/В), мм 600/300/100
    Габариты формы(Д/Ш/В), мм 2500/1250/302
    Пазогребневые формы
    Объем получаемых блоков, м3 0,43
    Количество блоков в форме, шт 14
    Диаметр отверстий в блоке, мм 110
    Габариты одного блока (Д/Ш/В), мм 494/247/250
    Габариты формы(Д/Ш/В), мм 2120/600/550
    48000 руб
    Пазогребневые межкомнатные формы
    Объем получаемых блоков, м3 0,21
    Количество блоков в форме, шт 14
    Диаметр отверстий в блоке, мм 63
    Габариты одного блока (Д/Ш/В), мм 494/123/250
    Габариты формы(Д/Ш/В), мм 2120/1160/170
    48000 руб
  • Данный тип оборудования считается универсальным для строительства т.к установка УНИВЕРСАЛ-200 может работать как стационарно в помещении так и на открытой строй площадке, и использоваться для различных целей: заливка чердаков, полов, заливка монолитных стен и т.д.. Для организации производства 7-9 м3 в смену не требуются большие вложения капитала и обширные производственные площади. Необходимо помещение площадью не менее 50м2, электроэнергии 9,5 кВт и 2 работника. Для работы на строительных объектах установку легко перевезти на автомобильном прицепе или «Газели». При покупке оборудования компании «УРАЛ» мы передаем технологический регламент и видеоматериалы производства пенобетона, гарантируем поддержку опытных технологов, обучение на производстве. Комплект оборудования «УНИВЕРСАЛ-200» зарекомендовал себя как компактное, надежное и удобное мини-производство.

    Технические характеристики

     Смеситель Универсал 200  Героторный насос 200
     Обьем рабочий (л)  200  350
     Привод  Мотор-редуктор NMRV90 Мотор-редуктор NMRV090
     Мощность привода (Квт)  2,2 4
     Сервис фактор привода*  1,1 1,6
     Производительность м3/ч  1,2  3
     Частота вращения вала  56 186
     Напряжение питающей сети  380 380

    ОПИСАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ПРОИЗВОДСТВА ПЕНОБЕТОНА

    Установка монтируется на ровной горизонтальной поверхности, что очень важно, т.к. в конструкции смесителя заложен небольшой наклон ёмкости для стекания раствора в сторону выгружного патрубка. Все остальные агрегаты мини-завода располагаются в любом удобном для производственного процесса месте. Компрессор рекомендуется отгораживать от производственной площадки, чтобы он не втягивал в себя цементно-песчаную пыль. Все ингредиенты пенобетона загружаются в смеситель в определенном порядке – согласно технологическому регламенту. Для производства пенобетона требуется всего четыре основных составляющих: цемент, песок, пенообразователь и вода, именно поэтому технология его изготовления считается простой. Но для улучшения качества и ускорения процесса изготовления в пенобетон могут добавляться пластификаторы, ускорители схватывания и фибра. Наша компания продает оборудование для производства по самой надежной классической технологии, где весь процесс происходит без давления и пену изготавливает специальный агрегат – пеногенератор. При таком подходе к производству вы контролируйте все этапы изготовления и в любой момент можете остановить процесс, чтобы внести поправки и получить именно то, что и задумывали.

    1. Сначала в смеситель заливается вода, рекомендуется вода мягкая и теплая 25-35 град. Цельсия.

    2. Далее засыпается цемент (рекомендуется Портландцемент М500 Д0, допускается М400 Д20). В зависимости от марки и свежести цемента, а так же температуры ранее залитой воды идет перемешивание до получения однородного раствора в течение 1-3 мин.

    3. После этого добавляем песок, кварцевый фракции до 1мм, допускаются вкрапления камней до 3мм, но не более 3% от общего количества песка, желательно что бы песок был теплый: 20-30 гр. Цельсия. Перемешиваем до однородной массы в течение 1-3 мин.

    4. Далее из ранее приготовленной емкости, где содержится раствор воды (4) и пеноконцентрата (раствор лучше готовить в начале рабочей смены сразу на всю рабочую смену) подаем раствор в пеногенератор (5). Пена приготавливается строго по рекомендациям изготовителя пенообразователя. Рекомендуется использовать протеиновые (еще их называют органические или белковые) пенообразователи, т.к. они более устойчивы (возможность изготовления теплоизоляционных марок), хорошо реагируют даже с холодной водой, лучше взаимодействуют с песком и цементом, что существенно сказывается на времени высыхания пенобетона. А так же протеиновые пенообразователи являются экологически чистым продуктом.

    5. С помощью компрессора готовая пена из пеногенератора подается в смеситель.

    6. Перемешиваем все ингредиенты до получения однородной массы. Готовая смесь из Смесителя выгружается с помощью открытия заслонки в емкость героторного насоса. Героторный насос — может подавать любые растворы, а не только пенобетон по стройплощадке как по горизонтали так и на высоту В случае стационарного производства в помещении выгрузка пенобетона с помощью героторного насоса в блок-формы. Выдерживаем пенобетон в блок-форме до наступления распалубочного состояния (от 8 до 24 часов). Сушится пенобетон при плюсовых температурах, но рекомендованная температура составляет не менее 20 гр. Цельсия и при повышенной влажности воздуха.

    7. Вынимаем готовый блок. Если же требуется внутреннее армирование блоков фиброволокном, а так же применить ускоряющие и пластифицирующие смесь добавки, то их добавляют в воду (1) на самом первом этапе. В конце смены оборудование и выгружной рукав обязательно требуют промывки водой.



    Нужно понимать, что залогом успеха является не только качественное оборудование, но и свежие ингредиенты, а так же соблюдение рекомендованных температур и влажности.

    По всем вопросам обращайтесь к специалисту:

    • +7 912-980-03-23 (МТС)
  • Основное оборудование:

    1. Установка УНИВЕРСАЛ-200 – устройство где происходит перемешивание ингредиентов и приготовление пенобетона в дальнейшем подача раствора с помощью героторного насоса до нужного места (6.2 кВт)

    2. Пеногенератор ПГАВ-120  – с помощью данного оборудования изготавливается пена, которая и делает пенобетон пористым материалом (производительность 120л/мин)(1.1 кВт)

    3. Компрессор Remeza СБ4/С-100.LB30(420) – работает совместно с пеногенератором (подает воздух под давлением заставляя раствор воды с пеноконцентратом — вспениваться) и со смесителем (производительность 420 л/мин) (2.2 кВт)

    Вспомогательное оборудование:

    1. Дозатор воды ДЗВ-50 – предназначен для точного дозирования количества воды, а так же для облегчения работы обслуживающего персонала (производительность 50 л/мин) (0.55 кВт)

    2. Вибросито ВС-01 – служит для просеивания песка (цемента), что на прямую влияет на качество пенобетона и безопасность работы бетоносмесителя (производительность 1.5 м3) (0.25 кВт)
